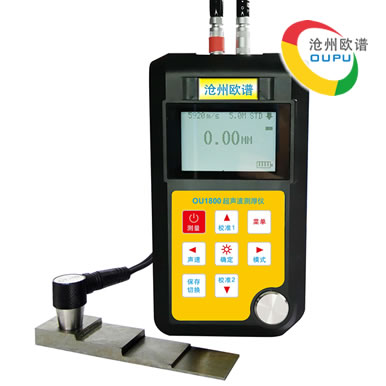

OU1800穿透涂层超声波测厚仪

OU1800超声波测厚仪是一款高性能穿透涂层超声波测厚仪，具有A扫描波形显示功能，厚度B扫描功能和大容量存储能力。可轻松实现穿越涂层测厚，广泛地适用于金属材质、管道、压力容器、板材(钢板、铝板)、塑料、铁管、PVC管、玻璃等其他特殊材料的厚度。

全国热线0317-3038768

详情介绍

一、产品概述

OU1800超声波测厚仪是一款高性能穿透涂层超声波测厚仪，具有A扫描波形显示功能，厚度B扫描功能和大容量存储能力。可轻松实现穿越涂层测厚，广泛地适用于金属材质、管道、压力容器、板材(钢板、铝板)、塑料、铁管、PVC管、玻璃等其他特殊材料的厚度。

二、功能特点

●中/英语言界面可选；
●支持公制，英制两种厚度单位；
●屏幕亮度可调，以适应不同的测量环境；
●最值模式：捕获测量过程中的最大与最小值；
●大容量数据存储功能：可以存储12万组；
●可以穿透工件表面的涂层，直接测量工件的基材厚度；
●自动增益、自动闸门：自动将测量回波显示在A-扫描界面；
●厚度报警：可设置报警厚度界限，报警时动态改变厚度读数颜色；
●厚度B-扫描功能：用户在屏幕上可直接观察工件厚度随时间的变化规律；
●差值模式：获得当前测厚值与标称厚度之差以及差值与标称厚度的百分比；
●用户可选的测量分辨率0.1mm、0.01mm；
●A-扫描快照功能。用户在屏幕上可直接看到超声信号波形，用于验证厚度读数是否正确、分析出现问题的原因、帮助用户找到解决问题的办法；

三、技术参数

测量范围	脉冲-回波方式PE：0.65～800mm(钢，取决于探头) 回波-回波方式EE：3～100mm(涂层穿透功能),涂层厚度可达7mm
测量模式	P_E(脉冲_回波)、E_E(回波_回波)
声速范围	400～20000m/s
探头频率	1MHz～10MHz
增益	96dB，步进1dB、6dB
显示精度	0.1mm、0.01mm
显示方式	高清 2.4寸320×240 IPS_LCD
校准	零点校准、声速校准
扫描模式	A-Scan、B-Scan
查看模式	通常、差值、最值捕获
测值速度	高性能模式 50 次/秒，低功耗模式 8 次/秒
整流模式	全波、正半波、负半波、射频、倒相射频
数据存储	可保存520个文件，每个文件可记录240组厚度值，总共12万组
波形存储	前85个文件可保存波形，每个文件可记录240组波形数据，总共2万组
辅助功能	自动增益、自动消隐、自动关机（休眠）、蜂鸣器报警、上位机通讯、背光调节、平均等级、材料选择、声速调节
单位	公制，英制
语言	简中，英文
接口	双头LEMO-00 C5
通讯	MINI USB，数据导出上位机
电池	两节3.7V 1000mAh可拆卸锂电池
充电器	9V2A，标准MINI-USB接口
操作时间	综合续航12小时(高性能模式9小时、低功耗模式18小时)
操作温度	-30℃～50℃
尺寸	150×75×35mm
重量	260g
包装	ABS工程塑料箱
标准配置	主机一台、标准探头一支、耦合剂一瓶、电池2节、随机资料一份

四、探头选择

型号	频率	探头晶片直径	测量范围	说明
1800-1	5.0MHz	φ10mm	0.65～500mm	标准探头（-10~55）℃
1800-2	5.0MHz	φ11mm	0.8～100mm	标准高阻抗探头（-10~70）℃
1800-3	7.5MHz	φ6mm	0.75～35mm	小管径探头（-10~55）℃
1800-4	7.5MHz	φ8mm	0.8～30mm	小晶管高阻抗探头（-10~70）℃
1800-5	2.0MHz	φ17mm	4.0～800mm	铸铁探头（-10~70）℃
1800-6	5.0MHz	φ15mm	4.0～220mm	高温探头（-20~480）℃
